DoorHan Shaft-20 Автоматика для секционных ворот

Артикул: CN195
Есть в наличии
  • Вес: 12 кг.
  • Цена:
    5 490 грн.
  • Старая цена:
    0 грн.
(0/0)

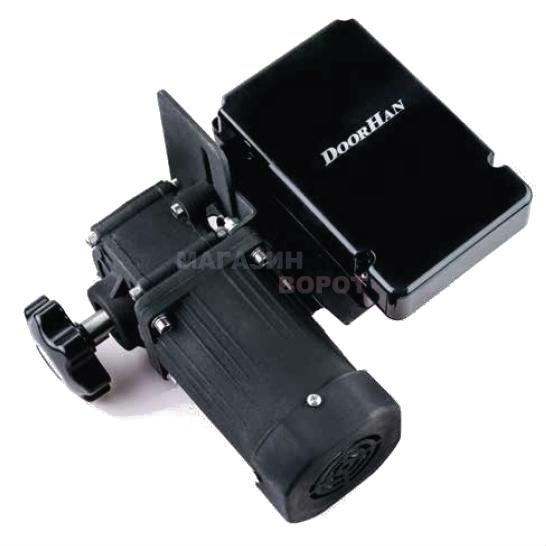

Автоматика для секционных ворот DoorHan Shaft-20

Комплект вального привода для секционных ворот Doorhan SHAFT 20 KIT. Привод DoorHan Shaft-20 предназначен для бытовых и промышленных секционных ворот площадью до 12 кв.м..
Привод отличается надежностью, эргономичным дизайном и адаптацией к российским условиям эксплуатации. Широкий диапазон рабочих температур от –20 до +55 °C, делает возможным использование привода в различных климатических поясах. Привод не оснащается цепью.

Состав комплекта

  • Привод Shaft-20 для секционных ворот
  • Встроенный приемник 433 МГц (Doorhan)
  • Кнопочная панель радиоуправления Command 433

Технические характеристики

  • Напряжение питания - 220 В, 50 Гц
  • Максимальная потребляемая мощность - 300 Вт
  • Усилие - 20 Н·м
  • Скорость вращения вала - 22 об/мин
  • Степень защиты - IP44
  • Интенсивность 50%
  • Диапазон рабочих температур - –20…+55°C
  • Максимальная площадь - 12 м2
  • Максимальное количество пультов для встроенного приемника - 30 шт


Преимущества:

  • встроенный блок управления;
  • простота установки и обслуживания;
  • кнопочный пост управления с проводом подключения в комплекте;
  • широкий выбор логики работы (автозакрывание, режим присутствия оператора и пр.);
  • в случае долговременного отключения электроэнергии привод можно перевести в ручной режим работы при помощи встроенного расцепителя.
Напряжение220В
Мощность300Вт
Интенсивность50%
Степень защиты20IP
Крутящий момент30Нм
Площадь ворот12м2
Скорость вращ. вала24об/мин
плата управления для автоматического привода Doorhan

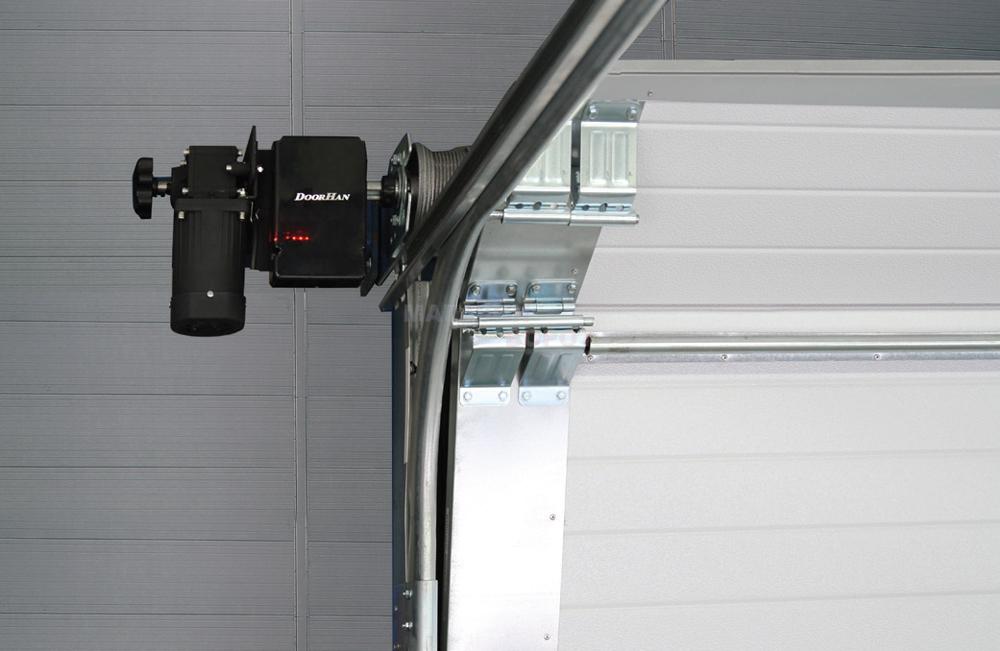

На данный момент существует 4 модификации привода Shaft – это  Shaft-20,  Shaft-30, Shaft-45, Shaft-120. В нашем случае мы рассмотрим первый вариант. Привод Shaft 20 работает от сети переменного тока в 220 вольт,  потребляемая мощность двигателя составляет 300 Ватт. Отверстия под вал в 25,4 мм. Крутящий момент составляет 20 Нм, а интенсивность использования 50 процентов. Максимальная площадь ворот при стандартной комплектации составляет 10 кв. метров. Вес привода составляет 8 кг. Диапазон рабочих температур от -40 до +55 градусов. Может стабильно работать как в отапливаемых помещениях, так и неотапливаемых.


 Doorhan Shaft 20 привод для ворот, установка, ремонт, купить

Стандартный комплект привода Shaft-20KIT состоит из: привод со встроенным блоком управления,  радио кнопка управления, комплект крепежей для привода.  У нас вы сможете купить, как полный комплект, так  и комплектующие по отдельности.

Инструкцию по установке, настройке и ремонту вы сможете скачать на этой же странице

Скачать инструкцию Shaft 20 на русском

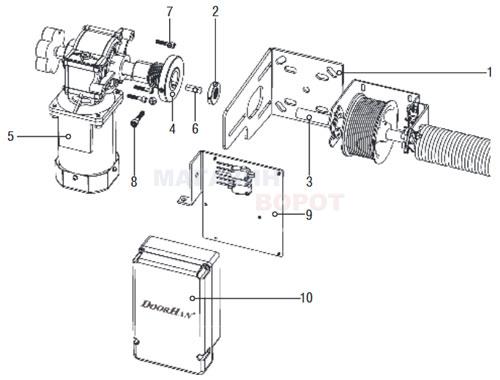

Схема монтажа и установки привода для ворот Shaft-20KIT


Схема и габаритные размеры привода  Shaft-20

Электрическая схема подключения автоматики для ворот Shaft 30



Отзывы покупателей

Еще никто не оставил отзыв. Вы можете быть первым!
  • Бренд автоматикиDoorHan
  • Конструкция приводаНавальный
  • Макс. допустимый вес ворот250 кг
  • Скорость движения ворот24 об/мин
  • Подъемное усилие20 Нм
  • Высота воротдо 5000 мм, до 4500 мм, до 4000 мм, до 3750 мм, до 3500 мм, до 3250 мм, до 3000 мм, до 2750 мм, до 2500 мм, до 2250 мм, до 2000 мм
  • Ширина воротдо 6000 мм, до 5000 мм, до 4500 мм, до 4000 мм, до 3500 мм, до 3000 мм, до 2500 мм, до 2000 м
  • Тип двигателя220 В ассинхронный
  • Тип кода д.у.Динамический
  • Концевые выключателиМеханические
  • Частота д.у.433,92 МГц
  • Мощность мотора370 Вт
