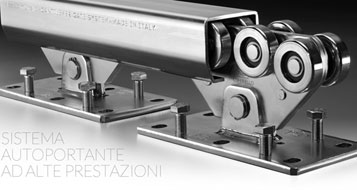

Комплектующие для откатных ворот

Комплектующие для откатных ворот Комплектующие и элементы для откатных ворот


Комплектующие для откатных ворот, выпускаемые российскими и зарубежными производителями, в целом типовые по конструкции и целевому назначению, однако из-за практического отсутствия единого формализующего нормативно-правового акта:

  • комплектующие для откатных ворот могут иметь разные названия. Так, комплектующие ворот на позиции 1 и 2 (на рисунке ниже) у российского производителя РОЛТЭК называются направляющей и опорой роликовой, у белорусского Алютех – направляющей шиной и роликовой опорой, у украинского Roll Grand – направляющей и роликом, у итальянского Fratelli Comunello – монорельсом и тележкой с колесами и т.д.
Типовой вид и позиции основных комплектующих для откатных ворот
Типовой вид и позиции основных комплектующих для откатных ворот, где:
1 – направляющий профиль (балка, шина, монорельс), 2 – роликовая опора (ролик, тележка), 3 – регулировочная подставка (платформа), 4 – заглушка (крышка для монорельса), 5 – направляющий ролик (верхний фиксатор, направляющая скобка, шина), 6 – верхний ловитель (верхний улавливатель), 7 – нижний ловитель (нижний улавливатель, ограничитель движения), 8 - ролик концевой с заглушкой (ролик опорный, ролик концевой).

  • комплектующие для откатных ворот не унифицированы – имеют разные монтажные размеры у различных производителей и потому в большинстве случаев не являются взаимозаменяемыми;
  • комплектующие для откатных ворот, как основные, так и дополнительные, в том числе предлагаемые в виде аксессуаров – это комплектные решения. Так, конкретная по конструктивным размерам направляющая может комплектоваться определенными типами роликовых опор с размерами колес, обеспечивающими самостоятельное подруливание опоры к оси движения ворот (оси направляющей), а также определенными по размерам ловителями, заглушками, концевыми роликами. В свою очередь роликовые опоры комплектуются своими регулировочными подставками, под которые подходят определенные по диаметру анкерные крепления для фундамента и т.д.

Справка: По факту выбранная на этапе проектирования схема фермы полотна ворот определяет предельные радиусы инерции отдельных элементов и, соответственно сечение профилей каркаса рамы полотна и раскосов. Схема конструкции полотна и сечение профилей (плюс обшивка) формируют массу рабочей части полотна, которая в совокупности с сечением профилей каркаса рамы полотна позволяет подобрать комплект направляющая-роликовые опоры, а также ограничители движения полотна, которые имеют фиксированные размеры приемного лотка. Направляющий ролик и ловители благодаря возможности изменения расстояния между принимающими роликами в целом являются универсальными комплектующими, но только в пределах границ их регулировки и обычно производитель поставляет 2-3 модификации этих комплектующих для полотен с разной толщиной.

  • комплектующие для откатных ворот обычно делят на основные, формирующие базовую комплектацию воротной системы определенных размеров и веса, дополнительные, используемые для улучшения надежности функциональности и/или повышения удобства регулировок/обслуживания, а также аксессуары, но в действительности пакет комплектующих и аксессуаров подбирается не только для конкретных откатных ворот, но и условий эксплуатации. Так, при значительном ветровом подпоре для ворот со сплошным (глухим) полотном может понадобиться установка двух роликовых направляющих, двух ловителей на приемном столбе и двух ловителей на стороне полного отката. При низких уже существующих столбах (опорный и/или приемный) возможно использование нестандартных роликовых направляющих, фиксирующих полотно в вертикальном положении через сцепление с дополнительным П-образным профилем, а для габаритных и массивных полотен – специальных натяжителей (тяговых штанг) для коррекции положения консоли в горизонтальной плоскости.

Основные и дополнительные комплектующие для откатных ворот.

Наиболее емкий ассортимент комплектующих для откатных ворот представлен итальянской компанией Fratelli Comunello и этот ассортимент формируют:

Основные и дополнительные комплектующие для откатных ворот

  • направляющие (или монорельсы) из оцинкованного и не оцинкованного проката высококачественных марок сталей с пониженным содержанием углерода для повышения свариваемости и допусками по нормам EN 10162.
Направляющие (или монорельсы) из оцинкованного и не оцинкованного проката


Направляющие Comunello формируют 3 группы (M, P, G) по базовым размерам (В, С, А, Н на рис. ниже) и предельному моменту инерции, что определяет предпочтительные границы удельного веса полотен откатных ворот и типы используемых в комплектации опорных роликов;

Направляющие Comunello  - рис.1 Направляющие Comunello  - рис.2

  • Направляющая крепится к нижнему горизонтальному профилю каркаса рамы полотна откатных ворот прерывистым сварочным швом, доступ влаги в зазор между направляющей и профилем (капиллярная полость) блокируется герметиком.
Направляющая крепится к нижнему горизонтальному профилю каркаса рамы полотна откатных ворот прерывистым сварочным швом


Специальная форма нижней части профиля направляющей обеспечивает самостоятельное подруливание опорного ролика к оси направляющей и, соответственно – оси движения полотна;

Специальная форма нижней части профиля направляющей обеспечивает самостоятельное подруливание опорного ролика к оси направляющей

  • Направляющие могут быть стальными (слева на рис. ниже) или алюминиевыми (справа на рис. ниже – для алюминиевых конструкций ворот) с двойными стенками, позволяющими фиксировать заглушки с помощью саморезов.
Направляющие могут быть стальными Направляющие могут быть алюминиевыми


Роликовые опоры со стальными (или пластиковыми – для алюминиевых ворот с малыми нагрузками) колесами, минимальное трение качения которых обеспечивается подшипниками с не гигроскопичной низкотемпературной смазкой.

Роликовые опоры со стальными (или пластиковыми – для алюминиевых ворот с малыми нагрузками) колесами


Роликовые опоры могут быть 4 колесными (достаточно редко), 5 колесными (4 вертикально расположенных колеса и одно колесо в горизонтальной плоскости для центрирования опоры на оси направляющей) или 8 колесными (с двумя парами колес, смещенных относительно друг друга в вертикальной плоскости). Максимально допустимая нагрузка на роликовую опору определяется не числом колес, а размерами и конструктивными особенностями опор.

Типы роликовых опор - рис.1

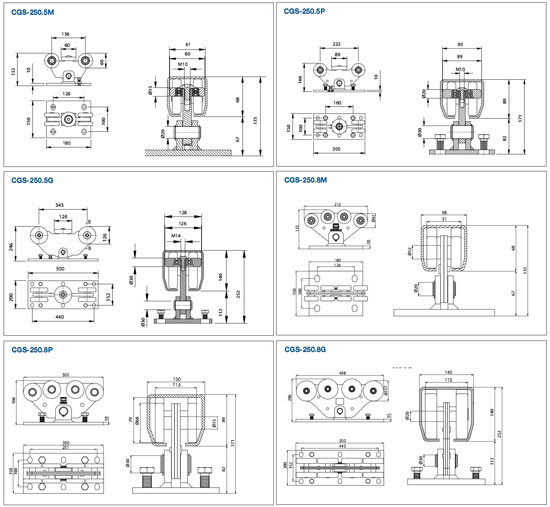

Типы роликовых опор - рис.2


Отдельные производители поставляют роликовые опоры со щеточными очистителями загрязнений на поверхности направляющей.

Отдельные производители поставляют роликовые опоры со щеточными очистителями загрязнений на поверхности направляющей

  • регулировочные подставки под роликовые опоры. Используются в качестве фиксированной базовой поверхности для установки роликовых опор.
Регулировочные подставки под роликовые опоры


Регулировочные подставки различаются по размерам, а также положению/размерам отверстий для анкерных болтов, которые могут быть разного диаметра и длины.

Анкерные болты для крепления роликовых опор


Важно: Роликовые опоры нельзя крепить к закладной или регулировочной подставке сваркой, а только с помощью анкерных болтов, или шпилек, приваренных к подставке (в случае фиксирования подставки на закладном профиле сваркой) (см. различные способы установки откатных ворот здесь).

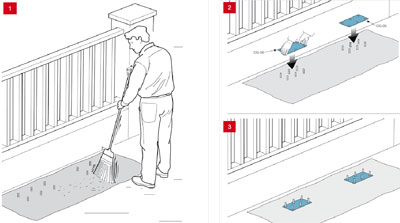

Крепление регулировочных подставок к анкерным болтам


Главная задача при установке регулировочных подставок – обеспечить их соосность, соосность с осью движения ворот и расположение роликовых опор в горизонтальной плоскости.

Установка регулировочных подставок - рис.1 Установка регулировочных подставок - рис.2 Установка регулировочных подставок - рис.3

Установка регулировочных подставок - рис.4


Для этого рекомендуют использовать специальное приспособление, позволяющее правильно позиционировать анкерные болты непосредственно во время бетонирования фундамента.

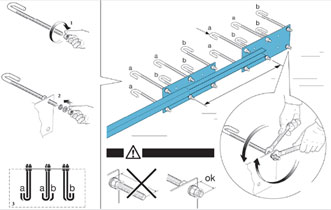

Установка регулировочных подставок - рис.6

Установка регулировочных подставок - рис.7 Установка регулировочных подставок - рис.8

Установка регулировочных подставок - рис.9 Установка регулировочных подставок - рис.10

  • нижний ловитель (улавливатель, ограничитель движения полотна) и концевой ролик с заглушкой.
Нижний ловитель Концевой ролик с заглушкой


Служат для: устранения рисков выхода роликовых опор из направляющей при полном закрывании или полном откате полотна ворот; фиксации стороны нижней части полотна в крайнем открытом/закрытом положении от смещения в горизонтальной плоскости при ветровом подпоре и/или иных внешних воздействиях; частичной разгрузки роликовых опор при полном закрывании или полном откате полотна ворот.

Нижний ловитель устанавливают на обоих сторонах движения полотна - при закрывании ворот ловитель улавливает конец направляющей со стороны рабочей части полотна, при откате – конец направляющей со стороны технологической части полотна воротной системы.

Нижний ловитель устанавливают на обоих сторонах движения полотна Типы нижнего ловителя


Нижний ловитель устанавливается на кронштейне, позволяющем регулировать положение ловителя в горизонтальной плоскости, регулировка положения в вертикальной плоскости обеспечивается прорезями в корпусе ловителя.

Кронштейн для крепления нижнего ловителя Установка кронштейна и нижнего ловителя на откатные ворота


Работает нижний ловитель только в паре с концевым роликом, интегрированном в заглушку направляющей (монорельса), причем нижняя горизонтальная внутренняя поверхность ловителя должна обеспечивать при входе концевого ролика небольшой подъем полотна (до 10 мм) для разгрузки роликовых опор.

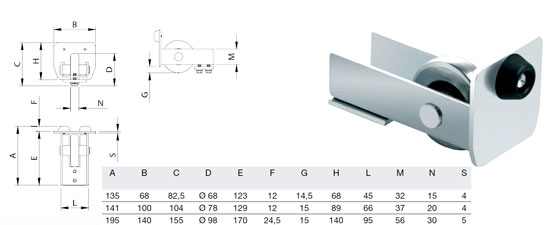

Концевой ролик, интегрированный в заглушку


Важно: Заглушка направляющей, как с концевым роликом, так и без концевого ролика не может крепиться к направляющей сваркой, а только с помощью зажима на болтах, что сделает заглушку съемной и позволит при необходимости выполнить обслуживание и замену роликовых опор и/или направляющей.

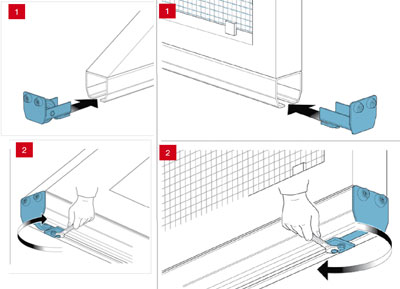

Установка концевого ролика, интегрированного в заглушку


Как альтернатива нижнему ловителю коробчатого типа и заглушке направляющей с концевым роликом (при возможности ограничения закрывания или отката полотна столбом (или стеной), перпендикулярным движению) может быть использована пара подъемный ролик-заглушка направляющей, однако только для полотен небольшого веса, поскольку крепеж подъемного ролика под нагрузкой будет работать и на срез и на отрыв.

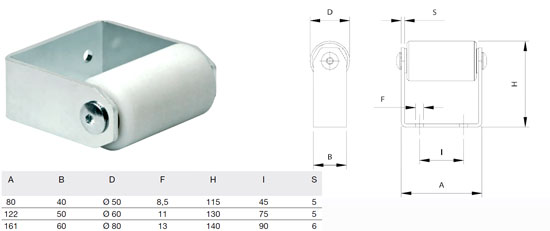

Подъемный ролик-заглушка направляющей

Типы концевых заглушек для откатных ворот Установка ролика заглушки на откатные ворота


Так же, как и типичный нижний ловитель коробчатого типа в паре с концевым роликом полотна, подъемный ролик должен обеспечивать подъем края полотна на высоту до 1 см для разгрузки роликовых опор.

  • верхний ловитель (верхний улавливатель).
Верхний ловитель (верхний улавливатель)


Верхний ловитель устанавливается на кронштейне и используется для фиксирования верхней части полностью закрытого полотна в горизонтальной плоскости и устраняет риски смещения полотна при ветровом подпоре и/или иных внешних воздействиях.

Конструкция верхнего ловителя Верхний ловитель устанавливается на кронштейне и используется для фиксирования верхней части полностью закрытого полотна в горизонтальной плоскости


В качестве альтернативы типовому верхнему ловителю могут использоваться роликовая направляющая или перевернутый нижний ловитель.

В качестве альтернативы типовому верхнему ловителю могут использоваться роликовая направляющая или перевернутый нижний ловитель

  • регулируемый направляющий ролик (верхний фиксатор, направляющая скоба, шина).
Регулируемый направляющий ролик (верхний фиксатор, направляющая скоба, шина)


Используется для направления движения верхней горизонтали полотна, выравнивания полотна в вертикальной плоскости и устранения рисков смещения полотна в вертикальной плоскости при ветровых нагрузках и/или ручном открывании, сила приложения которого не соосна с движением. По факту – комплектующая откатных ворот, имеющая наибольшее число конструктивных исполнений, среди которых:

  • регулируемая направляющая роликовая скоба для установки сверху полотна с креплением посредством сварки с закладным профилем;
Регулируемая направляющая роликовая скоба для установки сверху полотна с креплением посредством сварки с закладным профилем

Конструкция регулируемой направляющей роликовой скобы Установка регулируемой направляющей роликовой скобы

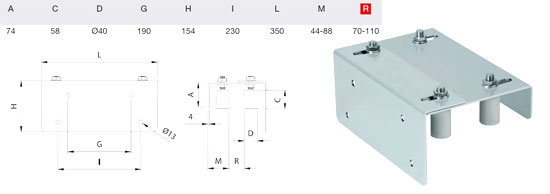

  • регулируемая направляющая роликовая скоба с длинным крылом для установки сверху полотна с креплением болтами к столбу;
Регулируемая направляющая роликовая скоба с длинным крылом для установки сверху полотна с креплением болтами к столбу

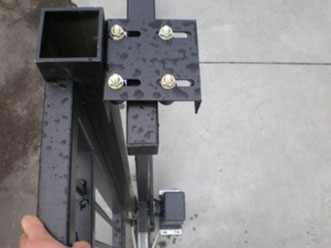

Установка направляющей роликовой скобы на откатные ворота Установленная на откатные ворота регулируемая направляющая роликовая скоба

  • регулируемый направляющий ролик для установки ниже верхнего горизонтального профиля полотна, направляющий движение полотна посредством зацепления со специальным П-образным профилем;
Типы регулируемых роликов для установки ниже верхнего горизонтального профиля полотна Регулируемый направляющий ролик для установки ниже верхнего горизонтального профиля полотна


По факту специальный П-образный профиль может быть приварен к профилям рамы полотна на любой высоте ниже верхней кромки ворот, что позволяет установить направляющий ролик на низких столбах. Вместе с тем, при использовании направляющего ролика на приемном столбе возможно крепление профиля только на наружной стороне полотна ворот, или же необходимо устанавливать еще один внутренний столб.

Типы специального П-образного профиля для установки направляющего ролика

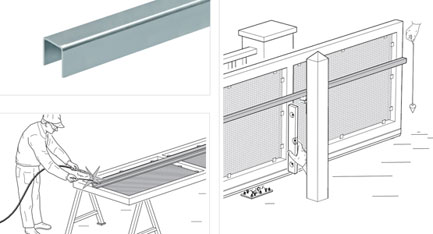

Установка специального П-образного профиля на откатные ворота Смонтированный П-образного профиль на откатных воротах

  • регулируемый направляющий ролик со скобой для установки на приемном столбе и направления движения полотна через П-образный профиль, размещенный на внутренней стороне полотна.
Регулируемый направляющий ролик со скобой для установки на приемном столбе

Установка регулируемого направляющего ролика на откатные ворота - рис.1 Установка регулируемого направляющего ролика на откатные ворота - рис.2

  • натяжитель (регулируемая тяга), интегрируемый в диагональный раскос технологической части полотна откатных ворот и используемый для коррекции горизонтали полотна ворот путем создания в ферме полотна напряжений, препятствующих усадке и смещениям из-за действия силы тяжести (или выработки роликовых опор/направляющей).
Натяжитель (регулируемая тяга) Подстройка натяжителя откатных ворот

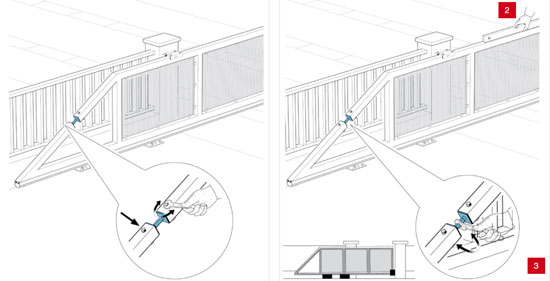

Натяжитель (регулируемая тяга) установленный на откатных воротах
