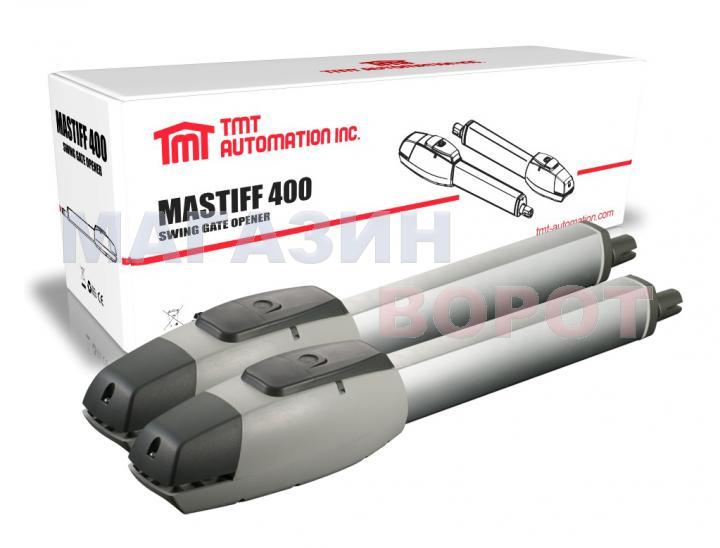

Mastiff 400 TMT Automation

Артикул: Mastiff
Есть в наличии
  • Вес: 25 кг.
  • Цена:
    24 600 грн.
  • Старая цена:
    0 грн.
(3.5/109)

Автоматика MASTIFF 400 это лучший привод для распашных ворот на рынке Украины.

Он вобрал в себя все преимущества конкурентных моделей и таким образом не имеет недостатков.
  • Усилие привода - 3500N -  допустимый вес ворот до 800 кг.
  • Длина привода 1 320 мм - этого достаточно для работы с воротами до 7 метров шириной
  • Ход штока 430 мм - значит его можно без хлопот установить на ворота с широкими колоннами (в два кирпича).
  • Мотор 24 В - это высокая интенсивность эксплуатации и безопасность использования.
  • В блоке управления есть ниша для установки аккумулятора резервного питания
  • Привод имеет бесконтактные концевые выключатели
  • Блок управления поддерживает все современные требования к безопасности ворот.
Таким образом даже не специалист может оценить все достоинства этой автоматики.

Технические характеристики Mastiff 400
Напряжение питания 230 В - 50 Гц
Питание мотора 24 В (постоянный ток)
Максимальный вес створки 350 кг
Максимальная длинна створки 4 м
Максимальное толкающее усилие 3500 Н
Ход штока 430 мм
Скорость хода штока 25 мм/сек
Время открытия ворот 14 сек
Цикличность эксплуатации 50 циклов в час
Класс защиты IP44
Рабочие температуры от -20ºС до +50ºС

Видео обзор автоматики для ворот MASTIFF 400 (Powertech)

Сейчас мы полностью разберем и соберем новенькую модель привода для распашных ворот от компании POWERTECH, которая называется MASTIFF 400 и которая сделана с учетом всех наших многочисленных пожеланий. По нашему субъективному мнению этот привод практически не имеет недостатков, давайте проверим это...

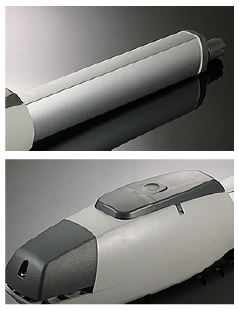

Внешний вид привода хорош. Корпус изготовлен из алюминия с матовым напылением, что делает его абсолютно не марким. Во время разборки и сборки привода его много раз держали гряными руками в масле, но пятен не оставалось.

На этом фото шток привода полностью задвинут внутрь

На виде сбоку хорошо видны два черных винта для фиксации бесконтактных концевых выключателей. Винты сделаны таким образом, что их можно откручивать и закручивать рукой или при помощи монетки.

Вид снизу. Видим восемь винтов под шестигранник, которые стягивают две половинки корпуса редуктора Mastiff 400.

Привод Mastiff 400 имеет 24-х вольтовый мотор и в блоке управления есть специальная ниша для установки аккумулятора резервного питания. В нормальном режиме аккумуляторы стоят на подзарядке, а при сбое электроснабжения привод переходит на питание от аккумулятора. А на случай если нужно открыть ворота вручную имеется система разблокировки.

Чтобы перевести автоматику в ручной режим нужно сдвинуть верхнюю крышку в сторону. И специальным ключиком (который идет в комплекте с приводами) повернуть замочек возле рукоятки. После этого можно разблокировать привод поворотом рукоятки на 180 uhl/ На корпусе привода есть специальная отметка и стрелка указывающая направление вращения для перевода в ручной режим (по часовой). Для возврата в автоматический режим нужно повернуть рукоятку в обратную сторону (против часовой стрелки).

Вид сзади. Снимаем заднюю крышку под которой находится клеммник для подключения кабеля, от привода до блока управления.

Блок управления для привода MASTIFF достоен отдельного обзора. Он имеет все возможные функции управления воротами и является универсальным. Т.е. при желании можно подключить привод только двумя жилами, подавая на мотор плюс и минус питания. В этом случае блок управления (в режиме обучения) запоминает время движения ворот от полного открытия до полного закрытия, прибавляет 3 секунды на возможные ветровые нагрузки и исходя из этого времени рассчитывает точки включения замедления хода в конечных фазах движения.

Можно подключить питание мотора (двухжильный кабель) и коцевые выключатели (трехжильный кабель). В этом случае привод отключится точно в момент срабатывания концевика.

И наконец, можно подключить мотор и датчик Холла. Тогда движение ворот будет контролироваться на основании данных о количестве оборотов двигателя поступающих от датчика Холла.

Откручиваем восемь винтов и вскрываем корпус привода:

Провода уложены качественно, каждый изгиб зафиксирован специальными винтами с капроновыми шайбами. Может это и мелочь но во всех приводах которые мы разбирали до этого провода болтались как получится и из-за этого при сборке есть большая вероятность, что проводку закусит между частями корпуса, а как следствие поломка привода.

Освобождаем проводку и откручиваем хомут который фиксирует подшипник приводного вала.

Подшипник обернут резиновой прокладкой (это делает работу привода бесшумной). Моторедуктор крепится к корпусу четырьмя винтами. Выкручиваем их и снимаем мотор.

Итак основные узлы редуктора разобраны. Пока все просто и надежно.

Теперь попробуем разобрать телескопический шток привода для ворот MASTIFF 400. Для этог нужно снять наружную крышку с выдвижного штока. Она крепится одним винтом по центру. Выкручиваем и снимаем...

А под ней основная направляющая закрученная четырьмя винтами.

Первое, что удивило и порадовало выкрутив шток - это толщина металла нержавеющей трубы - 3 мм! И система крепления скользящей гайки к штоку на резьбе около двух сантиметров длинной.

Все Ок.

Имеем следующую картину.

Теперь разберёмся с моторедуктором. Его корпус скручен четырьмя винтами. Разбираем, смотрим.

Первая шестерня в редукторе сделана из материала фирмы DUPON - эта компания является изобретателем множества уникальных полимерных и иных материалов, среди которых неопреннейлонтефлонкевлармайлартайвек и др. Его характеристики износостойкости в 10 раз выше, чем у бронзы. При этом он мягкий, а значит бережет шнек мотора.

Вот так выглядит моторедуктор привода в разобранном состоянии. Все довольно просто и надежно. На каждом этапе разборки приходилось долго вытирать смазку. И все таки полностью снять ее с деталей не удавалось. Хорошая смазка...

На сборку привода в обратном порядке ушло около трех минут. ))

Подведем итоги.

Привод Mastiff 400 в данной версии имеет увеличенный ход выдвижного штока - 430 мм. Этого достаточно чтобы установить его на ворота с большими колоннами в два кирпича. Т.е размер "А" на рисунке ниже может достигать 330мм! Это очень круто.

Общая длинна привода с выдвинутым штоком почти полтора метра. Он рассчитан на работу со створкой шириной до 4-х метров и весом до 350 кг . Отличные показатели.

Мотор 24 В. Значит:

  • Привод легко выдерживает интенсивную эксплуатацию. Он не перегревается и рассчитан на 50 циклов открываний в час.
  • Безопасность. Нет высокого напряжения на моторах и кабелях идущих к моторам, а значит нет риска что при аварии или прочей поломке 220В пробьет на ворота или забор.
  • Резервное питание от аккумулятора. Вы всегда сможете открыть ваши ворота. Даже если пропало электричество. Срок работы зависит от емкости подключенного аккумулятора.

Скорость открытия ворот 14 сек. против 20 секунд у конкурентов. Тот кто не любит долго ждать оценит это преимущество.

Абсолютно надежная конструкция и качественные материалы обеспечат долгий срок службы автоматики.

Бесконтактные концевые выключатели. Приятный бонус. Те кто занимаются установкой ворот знают сколько хлопот доставляют микрики обычных концевиков когда в них замерзает конденсат или попадает снег. Достаточно одной маленькой льдинки и привод не сдвинется с места..С приводом MASTIFF 400 таких проблем не будет, Потому что вместо контактных микровыключателей используются герметично запаянные в стеклянной колбе герконы, которые реагируют на проходящий мимо неодимовый магнит.

С новым блоком управления CB19 этот привод можно назвать лучшим приводом для распашных ворот.

Можно найти автоматику дешевле, но нельзя лучше!

Отзывы покупателей

Еще никто не оставил отзыв. Вы можете быть первым!
  • Бренд автоматикиPOWERTECH, POWERTECH
  • Ширина створки1.5 м, 4 м, 3.5, 3 м, 2.5 м, 2 м, 4 м, 3.5, 3 м, 2.5 м, 2 м, 1.5 м
  • Вес створкидо 350 кг, до 250 кг, до 150 кг, до 350 кг, до 250 кг, до 150 кг
  • Тип приводовЛинейный, Линейный
  • Время открывания14 сек
  • Тип двигателя24 В постоянного тока, 24 В постоянного тока
  • Длинна привода1350 мм
  • Тяговое усилие3500 Н
  • Тип кода д.у.
  • Концевые выключателиМагнитные, Магнитные
  • Частота д.у.
  • Мощность мотора144 Вт
